■カラーの画面を表示できるようにする

IchigoJamに、サウンドグラフィックスボード「PanCake」を接続すると、カラー画面の出力が可能になります。カラフルなお絵かきも楽しめます。

本ページは、順次ブラッシュアップを進めていきますが、他にも参考になるサイトがあります。ぜひ、ご参照ください。
PanCake (公式サイト)
イチゴジャムレシピ


【手順1】
サウンドグラフィックスボード「PanCake」を購入します。 PanCake 組み立て済　完成品、プリント基板キット、ブレッドボードキットのほか、IchigoJam+PanCake 完成品セットが販売されています。
PanCake (公式サイト)のリンク先などから買うことができます。左の写真は、ブレッドボードキットです。
【手順2】
PanCakeとIchigoJamを接続し、それぞれにモニターを接続します（プリント基板キット、ブレッドボードキットは、付属の解説書などを参考に、組み立てておきます）。
［PanCakeとIchigoJamの接続］
・PanCakeの[VCC]ーーーIchigoJamの[VCC]
・PanCakeの[VIDEO2]ーーーIchigoJamの[VIDEO2]
・PanCakeの[GND]ーーーIchigoJamの[GND]
・PanCakeの[TXD]ーーーIchigoJamの[TXD]
（※ブレッドボード版の場合は、PanCakeの[RXD]ーーーIchigoJamの[TXD]
【手順3】

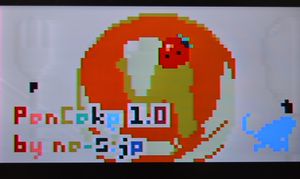

正しく接続されていれば、モニターにパンケーキのカラーイメージが表示されます。
